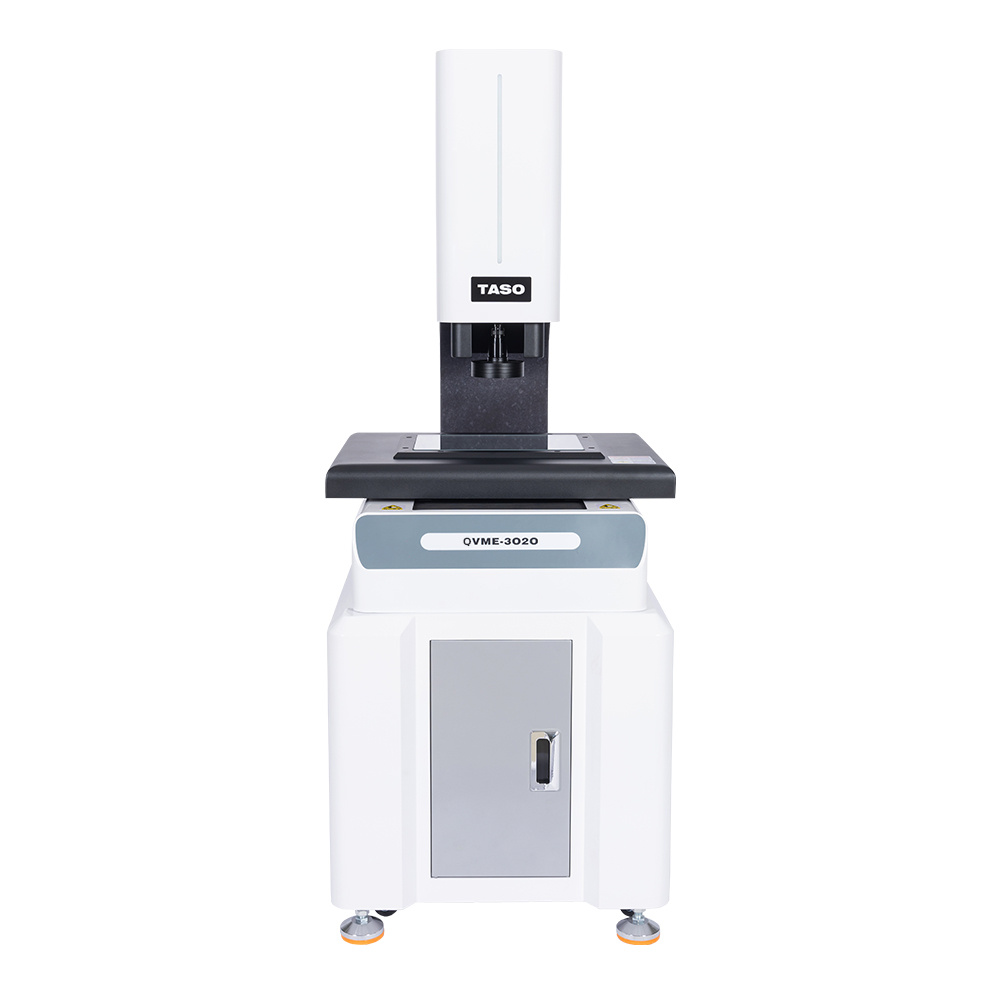

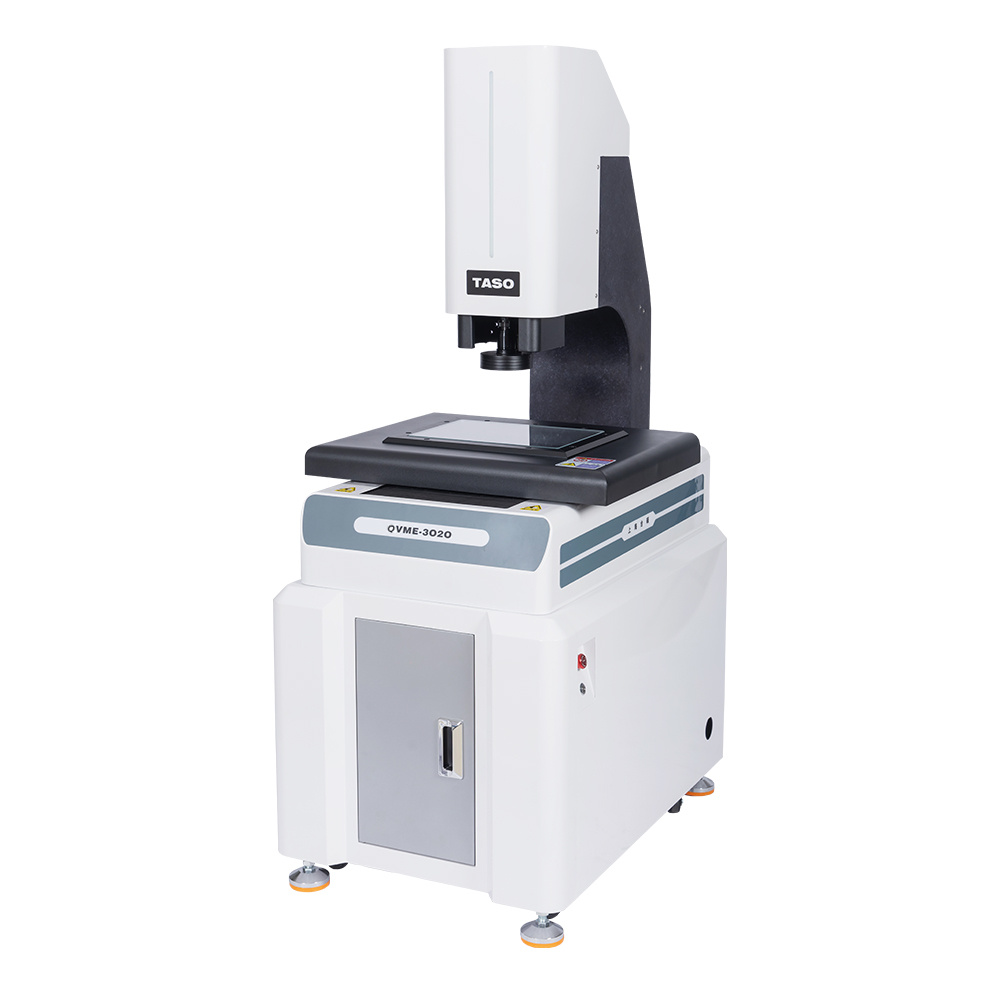

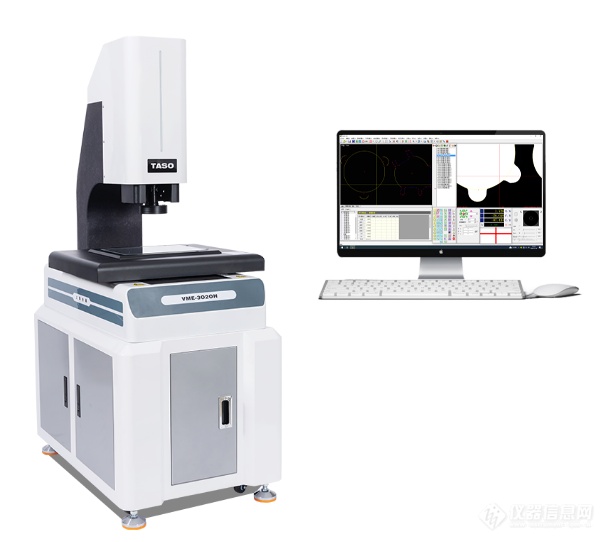

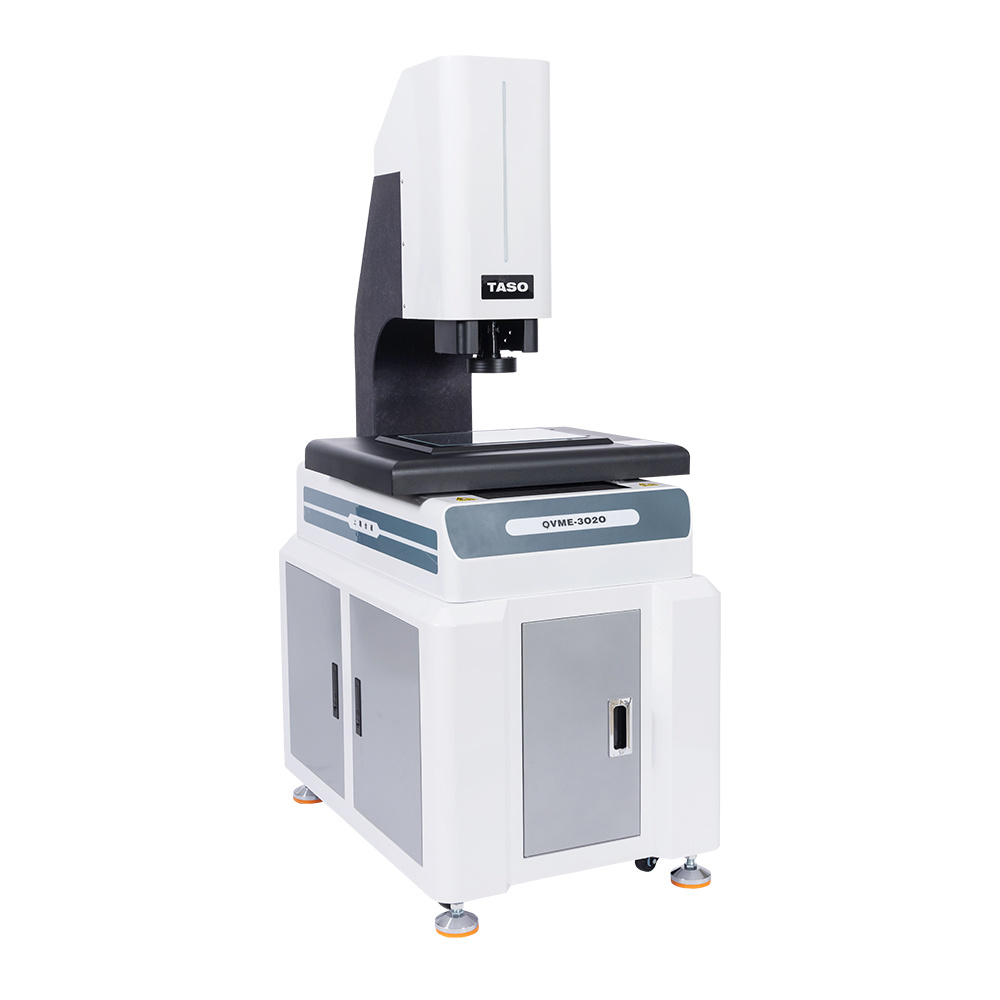

台硕全自动影像测量仪是一种集光学、机械、电子和计算机技术于一体的高精度测量设备，主要用于对工件的二维尺寸、形状、位置等几何参数进行非接触式测量。其核心原理是通过光学成像系统获取工件的影像，再结合图像处理和坐标定位技术计算出测量结果。

台硕影像测量仪主要功能

一、几何尺寸测量功能

1. 基础元素测量：点、线、圆、圆弧、椭圆、矩形、样条曲线等

2. 尺寸测量：长度、宽度、距离、孔径、槽宽、圆心距、边距、角度、半径、直径、倒角、螺牙轮廓

3. 形位公差：平行度、垂直度、倾斜度、位置度、同心度、圆度等二维形位公差

选配加装探针（2.5 次元）：可测高度、台阶高差、简单平面度

二、轮廓与图像类功能

1. 轮廓扫描：抓取零件外轮廓，生成轮廓线

2. CAD 比对：实测轮廓和理论 CAD (DXF) 图纸叠加比对，输出轮廓偏差，看零件是否超差

3. 图像保存：抓拍工件影像，保存图片用于报告、不良分析

4. 局部放大：对微小部位放大观察、测量细小毛刺、缝隙

三、程序与自动化功能

1. 编程测量：全自动机型可编制测量程序，同一批次工件编程后自动运行，重复测量，省时省力，

四、数据输出与统计功能

1. 公差判定：设置上下公差，自动 OK/NG 判别

2. 报表输出：导出 Word、Excel 检测报告，包含尺寸、图片、公差结果

3. SPC 统计分析：自动计算 CPK、均值、极差、标准差，做制程统计

4. 数据导出：可导出 DXF 轮廓、测量数据，对接其他软件

五、光源调节功能

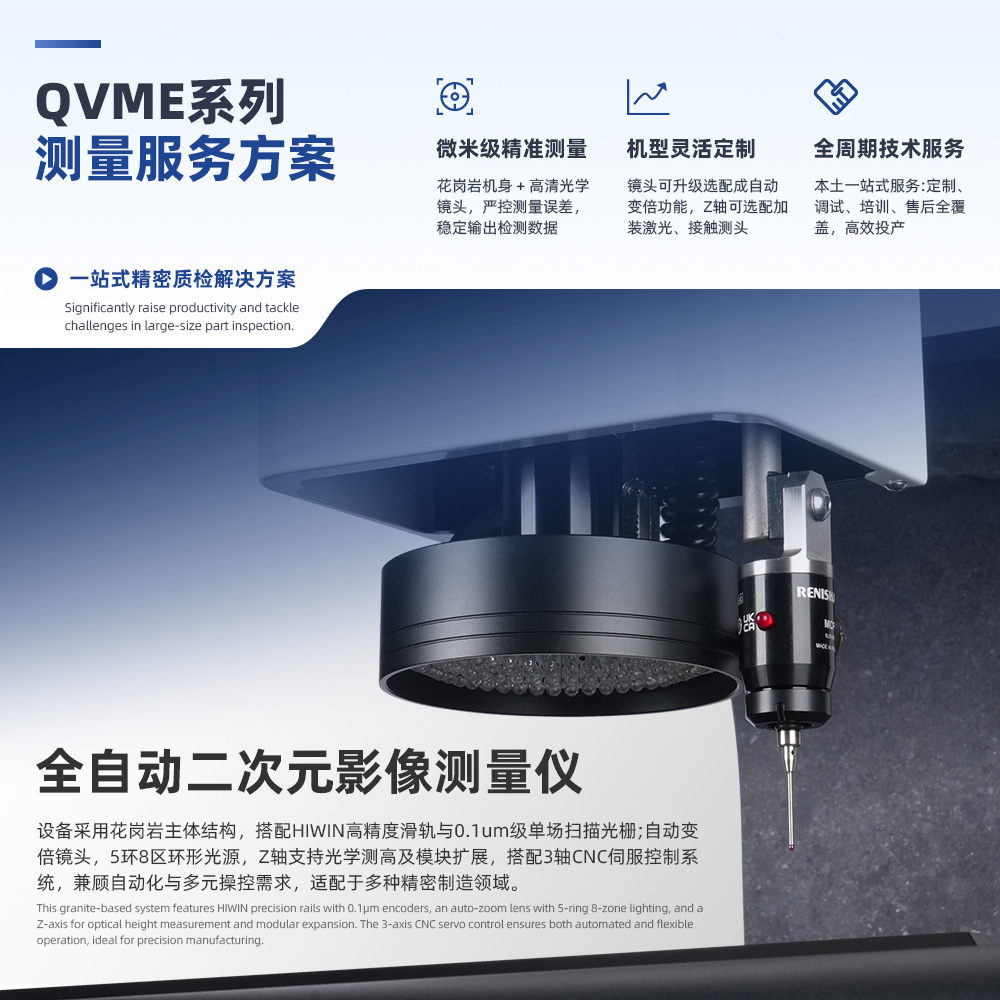

Z轴可选配：

• Z轴激光传感器：非接触测高度、曲面高差、平面度

• Z轴探针：盲孔深度、台阶、高度差、平面度等
